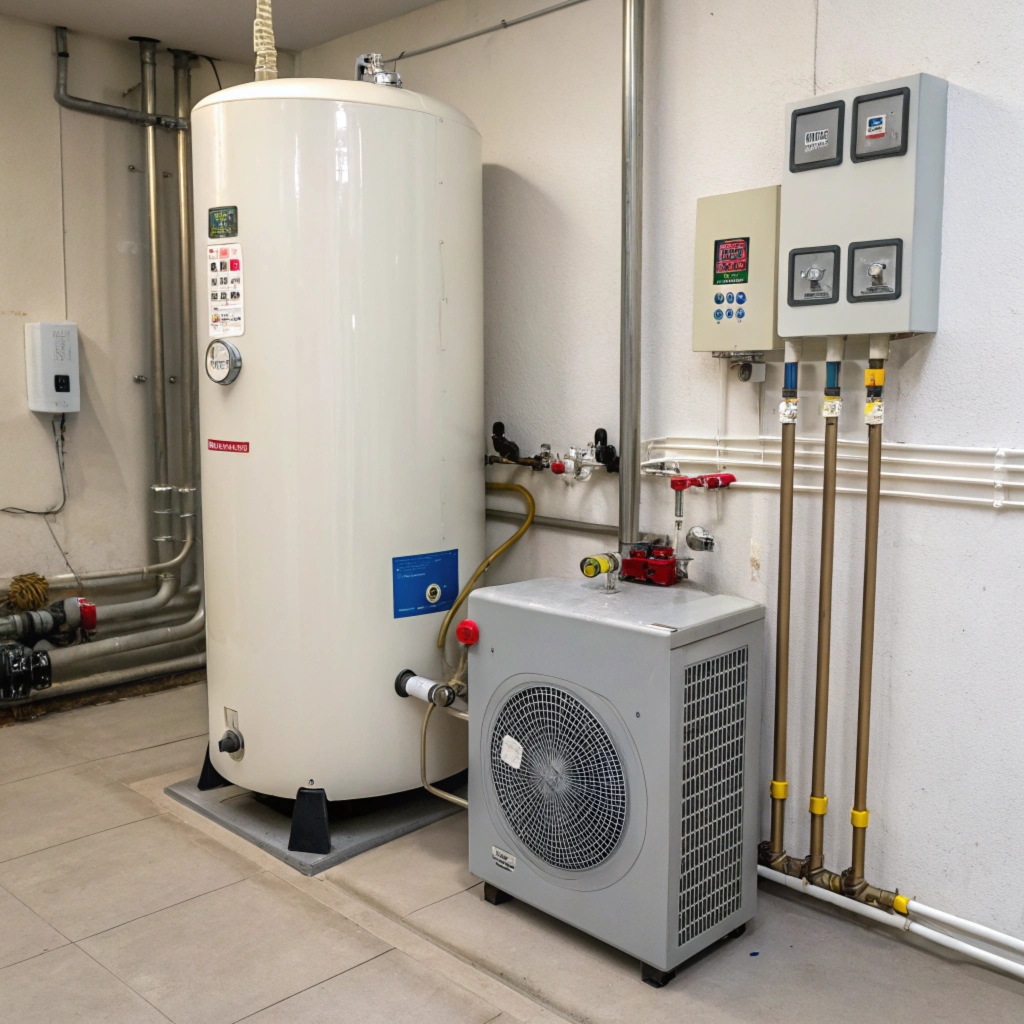

Проектування систем гарячого водопостачання з тепловим насосом: ключові аспекти

Ефективність теплових насосів у системах гарячого водопостачання

Системи гарячого водопостачання (ГВП) з тепловими насосами забезпечують високу ефективність, особливо за змінного навантаження. Їх часто використовують у модернізації теплопостачання завдяки здатності економити енергію та підтримувати стабільний комфорт.

Як обрати оптимальний розмір накопичувальної ємності?

Правильний розрахунок об’єму накопичувальної ємності є критичним для ефективності системи. Важливі чинники:

  • Добова витрата гарячої води: Ємність має відповідати споживанню гарячої води на всіх точках водорозбору.
  • Графік споживання: При нерівномірному споживанні (дитсадки, школи, офіси) важливо враховувати пікові навантаження та потребу у резерві води.



Технології нагрівання води тепловими насосами

Теплові насоси можуть працювати в кількох режимах:

  1. Моновалентний режим:
    • Тепловий насос є єдиним джерелом тепла.
    • Забезпечення температури 60°C потребує подачі 70°C.
  2. Моноенергетичний режим:
    • Додаткове нагрівання здійснює електронагрівальна вставка.
    • Цей варіант є енергоефективним, особливо для систем з великим навантаженням.
  3. Бівалентний режим:
    • Основне навантаження несе тепловий насос, а пікове — другий теплогенератор.
    • Підходить для систем зі змінним споживанням, хоча потребує більших капіталовкладень.



Використання теплових насосів типу «повітря/вода»

Теплові насоси типу «повітря/вода» ідеальні для систем з великим добовим споживанням гарячої води. Вони забезпечують:

  • 100% покриття потреб у теплу пору року.
  • Ефективну роботу для попереднього нагрівання в опалювальний період.

Приклади таких систем: дитячі садки, школи, офіси. У будні дні насос працює на повну потужність, тоді як у вихідні його робота мінімізується.

Переваги систем ГВП з тепловими насосами

  • Економія енергії завдяки високій ефективності.
  • Гнучкість у роботі при нерівномірному графіку споживання.
  • Можливість модернізації існуючих систем теплопостачання.

Проектування систем гарячого водопостачання з тепловими насосами — це інвестиція у майбутнє енергоефективності та комфорту.

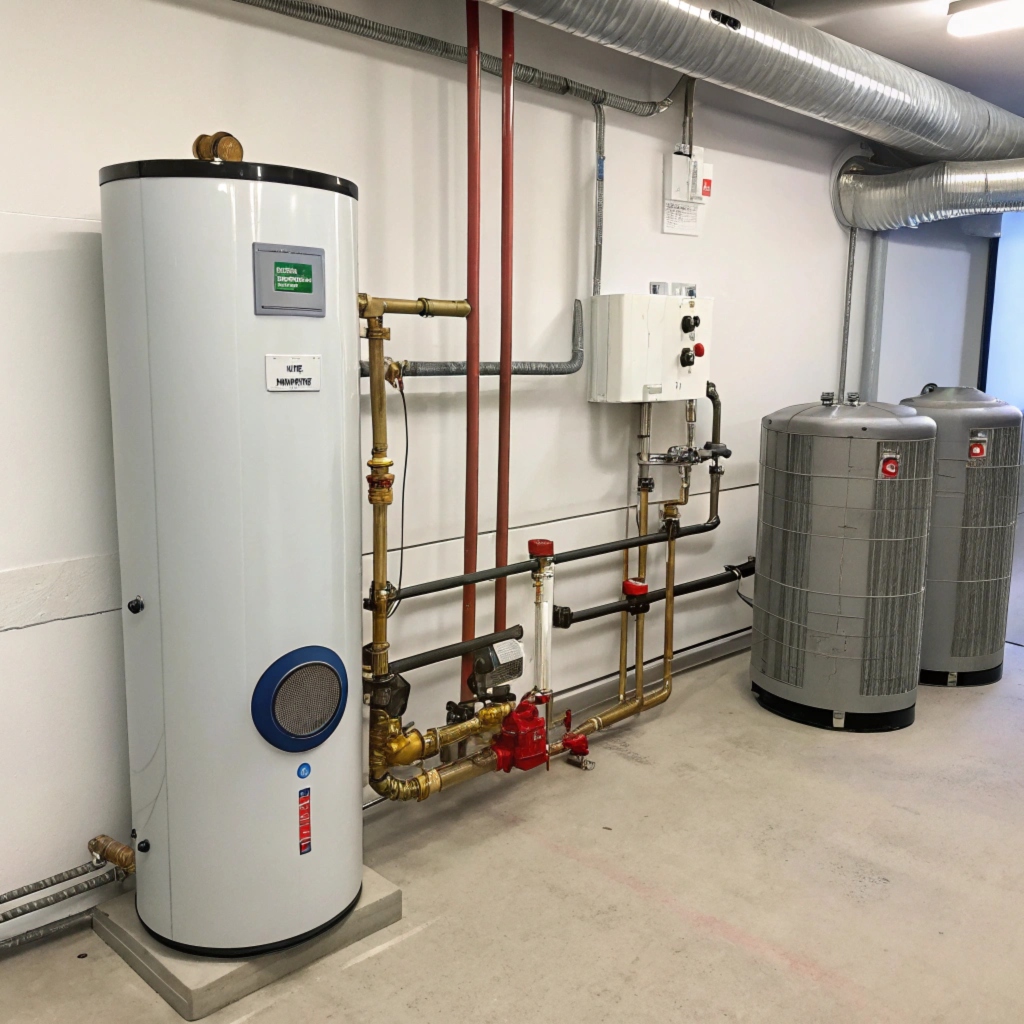

Проектування систем гарячого водопостачання з тепловим насосом: ключові аспекти ефективності та гігієни

Як температура подачі впливає на ефективність теплового насоса?

Коефіцієнт ефективності (COP) теплового насоса безпосередньо залежить від температури подачі. Чим вища температура подачі, тим нижчий COP. Наприклад:

  • При зовнішній температурі +20°C і температурі подачі +35°C COP становить близько 4.
  • При температурі подачі +65°C COP знижується до 2,7.

Для досягнення максимальної ефективності рекомендується знижувати температуру подачі, адаптуючи систему до реальних потреб споживання.

Ефективні схеми роботи теплових насосів

  1. Постійна температура подачі (+50°C):
    • Простий, але менш ефективний варіант.
    • Середній COP ~2,7.
  2. Змінна температура нагріву (від +10°C до +55°C):
    • Застосовується для дитячих садків, шкіл, офісів із великим добовим споживанням води.
    • Середній COP підвищується до 3,5.

Ємнісні водонагрівачі: вимоги та рекомендації

Ємнісні водонагрівачі мають відповідати таким вимогам:

  • Поверхня теплообмінника: не менше 0,25 м² на 1 кВт потужності теплового насоса.
  • Розташування спірального теплообмінника: не у верхній частині ємності, щоб уникнути охолодження гарячої води.
  • Завантажувальні трубки: забезпечують пошарове нагрівання ламінарним потоком.

Для систем із великим споживанням рекомендується використовувати ємності з зовнішніми теплообмінниками.

Гігієнічні вимоги до температури води

Відповідно до норм Євросоюзу:

  • Установки малої потужності:
    • Температура подачі ≥ 60°C.
    • Об’єм накопичувача до 400 л.
  • Установки великої потужності:
    • Температура подачі ≥ 60°C, звороту ≥ 55°C.
    • Об’єм накопичувача понад 400 л.

Для забезпечення цих вимог у багатоквартирних будинках можна застосовувати бівалентні схеми або теплові насоси із температурою подачі 75°C.

Переваги сучасних теплових насосів

  • Ефективність: економія енергії завдяки високому COP.
  • Гнучкість: адаптація до різного графіка споживання.
  • Гігієна: забезпечення оптимальної температури води відповідно до нормативів.

Проектування систем гарячого водопостачання з тепловим насосом — це рішення, яке поєднує енергоефективність та відповідність сучасним стандартам комфорту.

Розрахунок потреб у гарячому водопостачанні (ГВП): основи, формули та рекомендації

Стандарти для оцінки ГВП

У європейській практиці, зокрема для житлового сектора, розрахунок потреб гарячого водопостачання базується на:

  • Стандарті DIN 4708, ч. 2: враховує санітарно-побутове обладнання, кількість проживаючих, а також ймовірність одночасного відкриття точок водорозбору.
  • Нормах EN 15450, глава E: описують приклади розрахунку потреб для сім’ї з трьох осіб.

Визначення добової потреби в ГВП

За середніми показниками європейських стандартів, добова потреба в гарячій воді становить 1,45 кВт∙год на людину або 25 літрів при температурі 60°C. Водорозбір залежить від кількості точок споживання, їхньої інтенсивності та часу доби.

Розрахунок максимальної витрати води

Загальна енергія, необхідна для нагрівання води, визначається за формулою:

QDPB=NEN×QDPBNNEQDPB=NEN​×QDPBNNE

де:

  • QDPBNNE — потреба в енергії за вибраний період (кВт∙год).
  • NEN — кількість користувачів.

Розрахунок мінімального обсягу накопичувальної ємності

Мінімальний обсяг накопичувальної ємності визначається з урахуванням втрат при підмішуванні холодної води (15–20%):

VSpмін=VDP×1,15VSpмін​=VDP×1,15

де:

  • VDP — добовий обсяг гарячої води (л).
  • 1,15 — коефіцієнт компенсації втрат.

Розрахунок потужності теплового насоса

Необхідна потужність теплового насоса для ГВП розраховується за формулою:

QWP=VSp×(tsoll−tcw)×CwTaufhQWP=Taufh​VSp×(tsoll​−tcw​)×Cw​​

де:

  • VSp — об’єм накопичувача (л).
  • t_{\text{soll}} — температура гарячої води (°C).
  • t_{\text{cw}} — температура холодної води (°C).
  • C_w — питома теплоємність води (1,163 Вт∙год/кг∙K).
  • T_{\text{aufh}} — час розігріву (год).

Етапи проектування системи ГВП

  1. Аналіз профілю навантаження.
  2. Визначення пікового навантаження.
  3. Розрахунок теоретичного обсягу накопичувача.
  4. Врахування тепловтрат та змішування холодної води.
  5. Оцінка відповідності потужності теплового насоса піковим потребам.

Спрощений підхід для котеджів

Для приватних будинків розрахунок можна спростити: 25 л гарячої води при 60°C на людину на день.

Формула визначення об’єму накопичувача:

VSp=VDP60VSp=VDP60​

де:

  • VDP_{60} — добовий обсяг ГВП при 60°C.

Рекомендації

  • Підбір теплового насоса: забезпечення пріоритету ГВП перед опаленням.
  • Оптимізація обсягу ємності: баланс між інвестиційними витратами та тепловтратами.
  • Гігієнічні вимоги: підтримка температури в накопичувачі ≥60°C для багатоквартирних будинків.

Проектування систем ГВП із тепловим насосом вимагає точних розрахунків, адаптованих до конкретних умов використання.

Приклад розрахунку системи ГВП з тепловим насосом

Вхідні дані

Розглянемо будинок із 6 точками водорозбору. У період максимального споживання (20:30–21:30) кожна точка споживає 4,445 кВт∙год енергії.

Вхідні параметри:

  • QDPBNE = 4,445 кВт∙год
  • NNE = 6
  • QDPB = 6 × 4,445 = 26,67 кВт∙год

Розрахунок потреби в гарячій воді

Для розрахунку використовується:

  • Cw = 0,001163 кВт∙год/кг·K
  • tsoll = 60°C
  • tcw = 10°C

Потреба у воді (л) для періоду визначається за формулою:

VDP=QDPBCw×(tsoll−tcw)VDP=Cw×(tsoll−tcw)QDPB​

Результат:
VDP = 459 л.

З урахуванням 15% втрат при підмішуванні:

VSpмін=VDP×1,15=459×1,15=528 л.VSpмін​=VDP×1,15=459×1,15=528л.

Варіанти компонування системи

Варіант №1: Накопичувач із внутрішнім теплообмінником
  • Конфігурація: Дві ємності по 390 л кожна.
  • Втрати через теплоізоляцію: 2,78 кВт/24 год.
  • Температура на виході: забезпечується електронагрівальною вставкою у верхній частині ємності.
  • Час розігріву: Taufh = 11,5 год.
  • Необхідна теплова потужність:

QWP=VSp×(tsoll−tcw)×CwTaufhQWP=TaufhVSp×(tsoll−tcw)×Cw​

Результат: QWP = 3,94 кВт.
Порівняння із середньодобовим споживанням:
QDPT = 11,445 кВт∙год / 24 год.
Висновок: 3,94 кВт > 2,86 кВт.

Варіант №2: Накопичувач із зовнішнім теплообмінником
  • Конфігурація: Одна ємність на 750 л.
  • Втрати через теплоізоляцію: 3,2 кВт/24 год.
  • Температура на виході: ≥60°C, забезпечується додатковим теплогенератором або ТЕНом.

Спрощений підхід для приватного котеджу

Для 4 осіб:

  • Потреба: 4 × 25 л = 100 л при 60°C.
  • З урахуванням температури 50°C: необхідний обсяг = 250 л.



Висновок

Системи ГВП на основі теплових насосів є енергоефективним рішенням для нерівномірного водоспоживання. Комбінація теплових насосів із сучасними накопичувачами гарантує:

  • Економічну вигоду.
  • Енергоефективність завдяки оптимальному розподілу потужності.
  • Надійність для приватних будинків, комерційних та муніципальних об’єктів.

Вибір між варіантами системи залежить від бюджету, технічних умов та типу об’єкта.
